Активен кабинет за хармоничен филтер （100A-300A） Оставена слика
  • Активен кабинет за хармоничен филтер （100A-300A

Активен кабинет за хармоничен филтер （100A-300A

Краток опис:

Активниот кабинет за хармоничен филтер е напредна опрема што се користи за ублажување и контрола на хармонично искривување во електроенергетскиот систем. Овие ормани користат активна технологија за филтрирање за активно следење и анализирање на хармоничната содржина на напојувањето, а потоа генерираат и инјектираат контра -струи за да се спротивстават на хармониките. Заштитете ја чувствителната опрема од деградација и потенцијално оштетување. Овие ормани можат да бидат интегрирани во системот за дистрибуција на електрична енергија со еден или повеќе модули за квалитет на моќност.

- 2 -ри до 50 -то хармонично ублажување

- Надоместок во реално време

- Модуларен дизајн

- Заштитете ја опремата од надгреана или неуспех

- Подобрување на работната ефикасност на опремата



Оценета компензација струја100А ~ 300а
Номинален напонAC400V (-40%~+15%)
Мрежа ：Жица од 3 фази 3/3 фаза 4 жица
Димензии на кабинетот:800 x 1000 x 1600mm ， може да смести 3 модули.

Детали за производот

Најчесто поставувани прашања

Ознаки за производи

资源 12@2x

Петрификација

Хармоничен извор: Тиристор, инвертер

Хармонична опрема: вентилатор за брзина, сите видови пумпи

资源 9@2x

Индустрија на центарот за податоци

Хармоничен извор: UPS -от, исправувач

Хармонична опрема: UPS, климатизација, лифт, LED светла

资源 3@2x

Производство на автомобили

Хармоничен извор: инвертер, исправувач

Хармонична опрема: машина за заварување, систем за пренесување

资源 11@2x

Производство на електрична енергија од ѓубре

Хармоничен извор: исправувач, инвертер

Хармонична опрема: Сите видови пумпи

资源 8@2x

Третман на отпадни води

Хармоничен извор: инвертер, исправувач

Хармонична опрема: вентилатор, пумпа

资源 5@2x

Куп за полнење на автомобили

Хармоничен извор: исправувач

Хармоничен уред: полнач

资源 4@2x

Полупроводник

Хармоничен извор: тиристор, единечна кристална печка

Хармонична опрема: Кварцен сад, тиристор

资源 7@2x

Болница

Хармоничен извор: исправувач, UPS, инвертер

Хармонична опрема: Прецизна опрема, LED светла, лифтови, UPS -от

资源 1@2x

Хартија индустрија

Хармоничен извор: халогенска ламба, инвертер

Хармонична опрема: пулпер, сечење хартија, прекумерна помош, ламба за лакови

资源 10@2x

Топење на железо и челик

Хармоничен извор: исправувач, инвертер, тиристор

Хармонична опрема: печка за експлозија, печка со средна фреквенција

资源 6@2x

Платформа за дупчење

Хармоничен извор: исправувач, инвертер

Хармонична опрема: Сет на генератор на наизменична струја, пумпа

资源 2@2x

Современа архитектура

Хармоничен извор: исправувач, инвертер

Хармонична опрема: Префрлување на напојување, климатизација, лифт, LED

Типично поле за апликација

Капацитет на професија Табела за избор на капацитет за централна компензација
Метрото, тунели, возови со голема брзина, аеродроми Телекомуникации, комерцијална градба, металургија, банкарство Медицинска индустрија Производство на автомобили, производство на брод Хемиски, нафта Металуршка индустрија
Варијација на фреквенција на хармонична струја 15% 20% 25% 30% 35% 40%
200 kVA 50а 50а 100а 100а 100а 100а
250 kVA 50а 100а 100а 100а 150а 150а
315 kVA 100а 100а 150а 150а 150а 200а
400 kVA 100а 150а 150а 200а 200а 250а
500 kVA 100а 150а 200а 200а 250а 300а
630 kVA 150а 200а 250а 300а 350а 400а
800 kVA 200а 250а 300а 350а 450а 500а
1000 kVA 200а 300а 400а 450а 550а 600а
1250 kVA 300а 350а 450а 550а 650а 750а
1600 kVA 350а 500а 600а 700а 850а 950а
2000 kVA 450а 600а 750а 900а 1050а 1200а
2500 kVA 550а 750а 900а 1150а 1300а 1500а
*Белешка: Капацитетот на AHF во горенаведената табела се добива на фактор на оптоварување на трансформаторот од 80 %. Во реалните проекти, капацитетот на AHF се добива пропорционално со споредување на вредноста на факторот на оптоварување со факторот на оптоварување од 80 проценти во оваа табела.
* Оваа табела е само за референца за избор

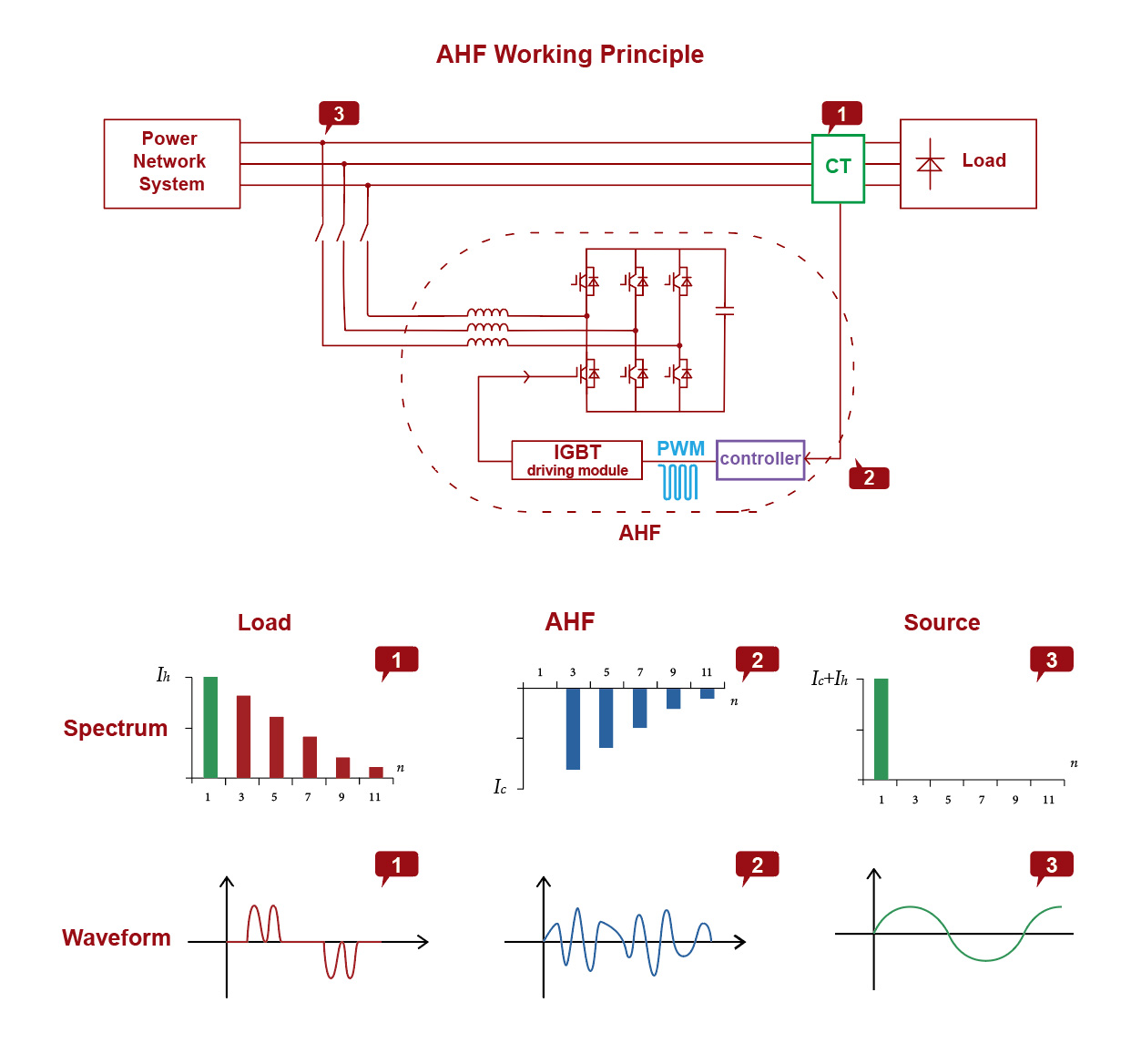

Работен принцип

Надворешниот КТ ја открива струјата на оптоварувањето, DSP како процесорот има напредна аритметика за контрола на логиката, може брзо да ја следи струјата на упатството, ја дели струјата на оптоварувањето во активна моќност и реактивна моќност со употреба на интелигентната FFT и ја пресметува хармоничната содржина брзо и точно. Потоа, тој испраќа сигнал PWM до внатрешната табла на возачот на IGBT за да ја контролира и исклучи IGBT на фреквенцијата од 20kHz. Конечно генерира струја на компензација на спротивна фаза на индукцијата на инверторот, во исто време КТ, исто така, ја открива излезната струја и негативните повратни информации одат на ДСП. Потоа, ДСП ја продолжува следната логичка контрола за да постигне поточен и стабилен систем.

AHF2
电网到负载 ， 英文 2

Технички спецификации

Тип 220V серија 400V серија 500V серија 690V серија
Тековна оценета компензација 23а 15А 、 25А 、 50А
75A 、 100A 、 150A		 100а 100а
Номинален напон AC220V
(-20%~+15%)		 AC400V
(-40%~+15%)		 AC500V
(-20%~+15%)		 AC690V
(-20%~+15%)
Номинална фреквенција 50/60Hz ± 5%
Мрежа Еднофазна Жица од 3 фази 3/3 фаза 4 жица
Време на одговор <40ms
Филтрирање на хармоники 2 -ри до 50 -та хармоника, бројот на компензација може да се избере, а опсегот на единечен надоместок може да се прилагоди
Стапка на компензација на хармонична компензација > 92%
Способност за филтрирање на неутрална линија / Капацитетот за филтрирање на неутралната линија на жицата од 3 фази 4 е 3 пати од онаа на фазата на фаза
Ефикасност на машината > 97%
Фреквенција на префрлување 32kHz 16kHz 12.8kHz 12.8kHz
Функција Се справи со хармониката
Броеви паралелно Без ограничување. Единствен централизиран модул за набудување може да биде опремен со 8 модули за напојување
Методи за комуникација Комуникациски интерфејс со два канали RS485 (Поддршка GPRS/WiFi безжична комуникација)
Алфија без да се извлече <2000m
Температура -20 ~+50
Влажност <90%RH, просечната месечна минимална температура е 25 ° C без кондензација на површината
Ниво на загадување Под Ниво III
Функција за заштита Заштита на преоптоварување, хардвер за прекумерна заштита, заштита од над напон, заштита на прекин на електрична енергија, заштита од прекумерна температура, заштита на фреквенција на аномалија, заштита од краток спој, итн
Бучава <50db <60db <65db
nstallation Решетка/wallид монтиран
Во патот на линијата Влез наназад (тип на решетка), врвен влез (тип поставен на wallидови)
Оценка за заштита IP20





Именување на производи

AHF

Изглед на производот

29E77221F7226D343F3DA317821A2E4
Модел Капацитет Системски напон Големина (W3*D3*H3) (мм) Режим на ладење
Yiy AHF-100-0.4-4L-C 100а 400V (-40%~+15%) 800*1000*2200 (Кабинет 1)
800*1000*1600 (Кабинет 2)
опција		 Присилно ладење на воздухот
Yiy AHF-150-0.4-4L-C 150а 400V (-40%~+15%) 800*1000*2200 (Кабинет 1)
800*1000*1600 (Кабинет 2)
опција		 Присилно ладење на воздухот
Yiy AHF-200-0.4-4L-C 200а 400V (-40%~+15%) 800*1000*2200 (Кабинет 1)
800*1000*1600 (Кабинет 2)
опција		 Присилно ладење на воздухот
Yiy AHF-250-0.4-4L-C 250а 400V (-40%~+15%) 800*1000*2200 (Кабинет 1)
800*1000*1600 (Кабинет 2)
опција		 Присилно ладење на воздухот
Yiy AHF-300-0.4-4L-C 300а 400V (-40%~+15%) 800*1000*2200 (Кабинет 1)
800*1000*1600 (Кабинет 2)
Факултативно		 Присилно ладење на воздухот
Yiy AHF-400-0.4-4L-C 400а 400V (-40%~+15%) 800*1000*2200 (Кабинет 1)
800*1000*1600 (Кабинет 2)
Факултативно		 Присилно ладење на воздухот
Yiy AHF-300-0.5-4L-C 300а 500V (-20%~+15%) 800*1000*2200 (Кабинет 1) Присилно ладење на воздухот
Yiy AHF-300-0.69-4L-C 300а 690V (-20%~+15%) 800*1000*2200 (Кабинет 1) Присилно ладење на воздухот
*Кабинетот 1 може да смести 5 модули. Кабинетот 2 може да смести 3 модули.
*Ако ви требаат други големини, ве молиме контактирајте не за прилагодување.
