Напредно статички генератор на VAR (ASVG-100-0.69-4L-R)

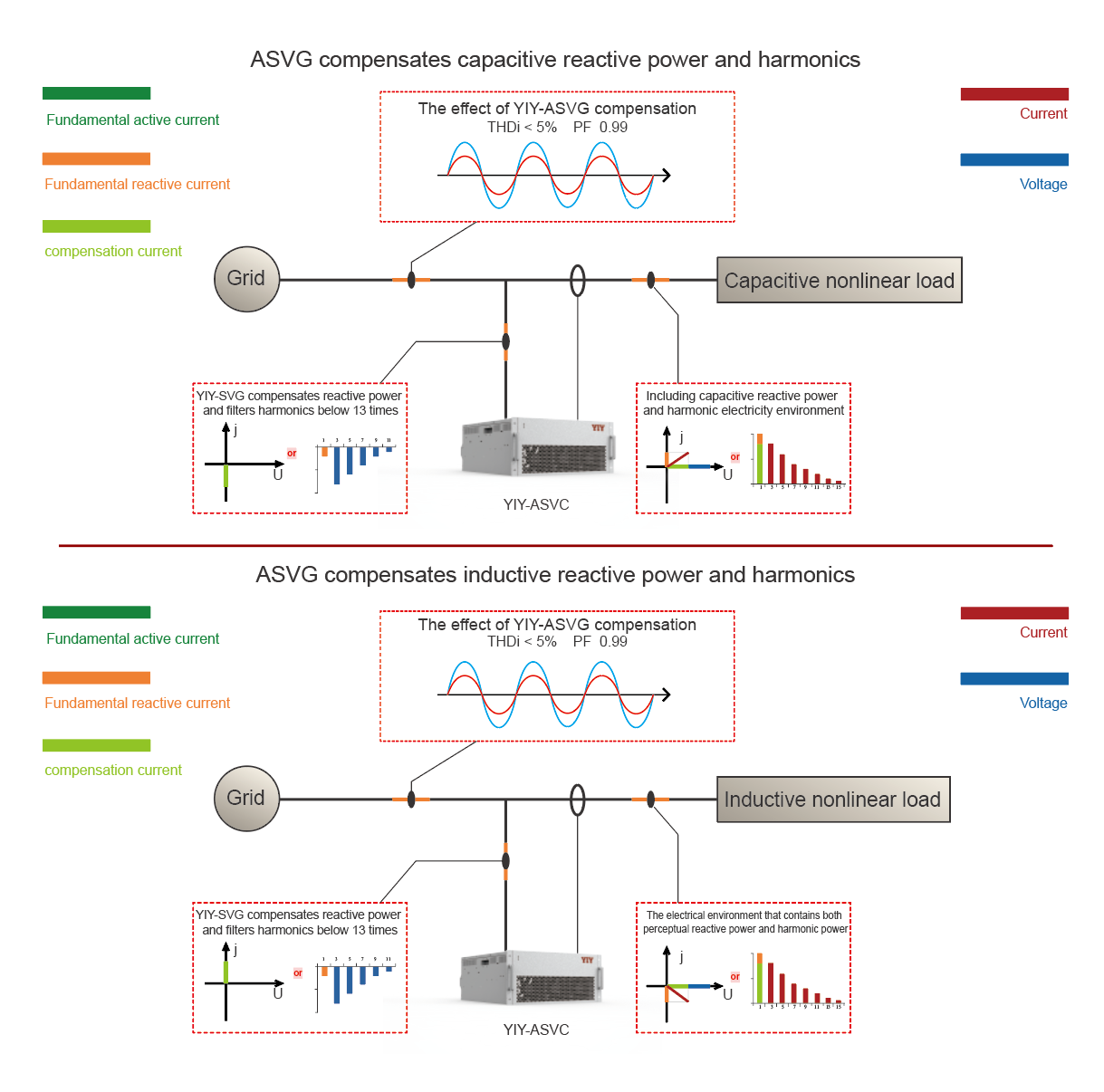

Работен принцип
Принципот на SVG е многу сличен на оној на активен хармоничен филтер, кога товарот генерира индуктивна или капацитивна струја, тоа го прави заостанувањето на струјата на оптоварувањето или да го води напонот. SVG ја открива разликата во аголот на фазата и генерира водечка или заостаната струја во решетката, со што фазата на струја е скоро ист како оној на напонот од страната на трансформаторот, што значи дека фундаменталниот фактор на моќност е единицата. Yiy-SVG е исто така способен да ја поправи нерамнотежата на оптоварувањето.
Технички спецификации
| Техничка спецификација | 220V серија | 400V серија | 500V серија | 690V серија |
| Оценет капацитет за компензација | 5kvar | 10KVAR15KVAR/35KVAR/50KVAR75KVAR/100KVAR | 90kvar | 100kvar/120kvar |
| Номинален напон | AC220V (-20%~+15%) | AC400V (-40%~+15%) | AC500V (-20%~+15%) | AC690V (-20%~+15%) |
| Номинална фреквенција | 50/60Hz ± 5% | |||
| Структура на мрежа | Еднофазна | Жица од 3 фази 3/3 фаза 4 жица | ||
| Број на парале | Без ограничување. Единствен централизиран модул за набудување може да биде опремен со 8 модули за напојување. | |||
| Ефикасност на машината | > 97% | |||
| Ефикасност на префрлување | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
| Функција | Реактивни /реактивни и Хармоничен | Реактивна /реактивна и хармонична /реактивна и нерамнотежа (по избор) | ||
| Реактивна компензација на електрична енергија Стапка | > 99% | |||
| Хармоничен надоместок Капацитет | 70%Соц | |||
| Хармоничен надоместок Времиња | 2-13 пати | |||
| Време на одговор | <10ms | |||
| Бучава | <50db | <60db | <65db | |
| Метод на комуникација | Комуникациски интерфејс со два канали RS485 (Поддршка GPRS/WiFi безжична комуникација) | |||
| Метод на набудување | 4,3 инчен LCD LCD екран со мала големина /7 инчен LCD централизиран екраниран мониторинг | |||
| Заштита | Преку заштита на оптоварување, хардвер /софтвер над тековната заштита, над заштитата на електрична енергија /под мрежа Заштита на електрична енергија, мрежа за напон на напон на мрежата, заштита на прекин на електрична енергија, преку температура Заштита, заштита на фреквенција аномалија, заштита од краток спој, итн. | |||
| Надморска височина | ≤2000 метри | ≤2000 метри | ≤2000 метри | ≤2000 метри |
| Температура на околината | -20 ~+50 ° C. | -20 ~+50 | -20 ~+50 ° C. | -20 ~+50 ° C. |
| Релативна влажност | <90%, просечната месечна минимална температура е 25 ° C без кондензација на површината | |||
| Ниво на загадување | Под Ниво III | |||
| nstallation | Монтиран со Rackwall | |||
| Wiringичен паттер | Влез на задниот дел (тип на решетка) Врвен влез (тип на монтиран wallид) | |||
| Оценка за заштита | IP20 | |||
| Боја | Бело | |||

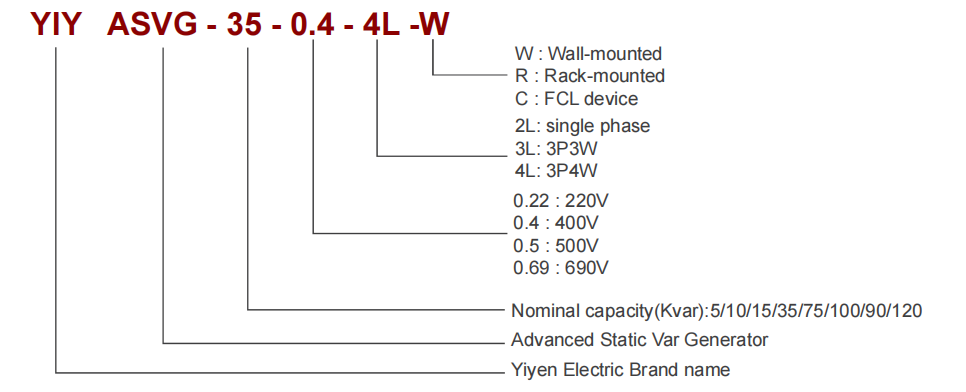

Именување на производи

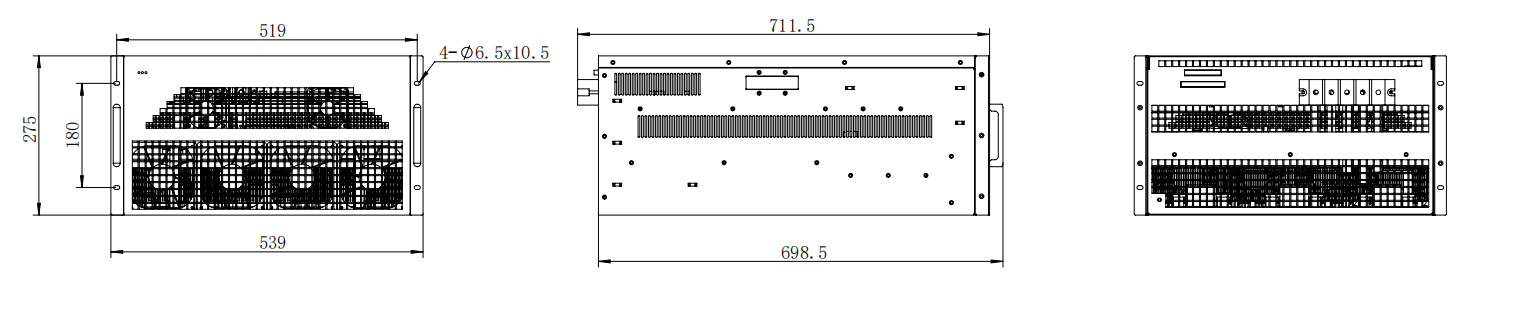

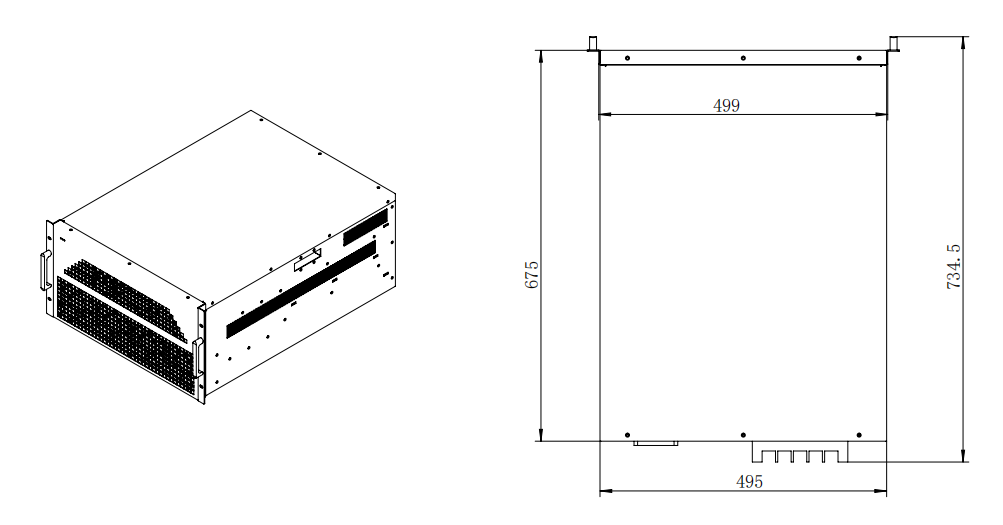

Изглед на производот
